ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ KERMAN G4MM2M

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И БЕЗОПАСНОСТИ, ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ СТАНКАСОДЕРЖАНИЕ
ПРЕДИСЛОВИЕ 4
КРАТКОЕ ОПИСАНИЕ 4
МЕРЫ ПРЕДОСТОРОЖНОСТИ! 5
ГЛАВА 1 6
КОНСТРУКЦИЯ СТАНКА 6
СТАНИНА 6
РЕЖУЩАЯ БАЛКА 6
РЕЗЕРВУАР С МАСЛОМ 6
ЦИЛИНДРЫ 6
ГЛАВА 2 7
КОМПЛЕКТАЦИЯ 7
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ 7
КОМПЛЕКТУЮЩИЕ: 7
ГЛАВА 3 10
НАЛАДКА 10
ВЫГРУЗКА 10
ФУНДАМЕНТ 10
ЭЛЕКТРОПОДКЛЮЧЕНИЕ 11
ЭЛЕКТРИЧЕСКАЯ НАЛАДКА СТАНКА 13
ЗАПУСК СТАНКА 13
ГЛАВА 4 14
РАБОТА НА СТАНКЕ 14
ПАНЕЛЬ УПРАВЛЕНИЯ 14
ОБЩАЯ ЧАСТЬ 14
НАСТРОЙКА УГЛА РЕЗА 14
НАСТРОЙКА ЗАЗОРА МЕЖДУ НОЖАМИ 14
УКАЗАНИЯ ПО БЕЗОПАСНОЙ РАБОТЕ 15
ГЛАВА 5 16
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 16
ИНСТРУКТАЖ ПО БЕЗОПАСНОМУ ОБСЛУЖИВАНИЮ 16
НАСТРОЙКА ЗАЗОРА МЕЖДУ НОЖАМИ 16
ОБСЛУЖИВАНИЕ СТАНКА 16
ГЛАВА 6 18
ВОЗНИКНОВЕНИЕ ПРОБЛЕМ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ 18
ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ 18
ПОЯВЛЕНИЕ НЕ ХАРАКТЕРНОГО ШУМА 18
РЕЖУЩАЯ БАЛКА НЕ ДВИЖЕТСЯ 18
НЕ СООТВЕТСТВУЮЩЕЕ КАЧЕСТВО РЕЗА 18
ГЛАВА 7 19
СХЕМЫ 19
ЭЛЕКТРИЧЕСКАЯ КАРТА 19
ЭЛЕКТРОПРОВОДКА 20
КОНТРОЛЛЕР 21
СХЕМА ФУНДАМЕНТА 22
ГИДРАВЛИЧЕСКАЯ СИСТЕМА 23
ПОДЪЕМ И УСТАНОВКА СТАНКА 24
НАСТРОЙКА И ЭКСПЛУАТАЦИЯ СТАНКА 25

МОДЕЛЬ KERMAN G4MM2M
ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ ХАРАКТЕРИСТИКА
Серийный номер	1398-6351-6001693	Произведено для	6351-6001693


Толщина реза		до 4 мм*
Длина реза		до 2000 мм

ПРЕДИСЛОВИЕ

Содержащиеся здесь технические характеристики действовали на момент утверждения данного руководства к печати. Компания TFI Co., чья политика заключается в постоянном совершенствовании, оставляет за собой право, изменять технические характеристики или дизайн в любое время без предварительного уведомления. Вы можете избежать ненужных задержек и неудобств, указав правильную модель и серийный номер в запросе на поставку запчастей.

В данном руководстве по эксплуатации используются следующие зарегистрированные торговые марки компании TFI Co.: KERMAN, TFI Co.

КРАТКОЕ ОПИСАНИЕ

Конструктивное исполнение соответствует международным стандартам ЕС. Сварные детали изготовлены с использованием закалки, вибронагрузки и других способов обработки для предотвращения давления, что обеспечивает прочность конструкции и жесткость каждого компонента; Все станки спроектированы с использованием 3D-программирования SOLID WORKS и изготовлены из улучшенной стали ST44-1 с применением новейших технологий;
Задний упор регулируется высокоточными ШВП производства HIWIN и линейными направляющими, управляемыми ЧПУ E21S;
ШВП и линейные направляющие использует частотный преобразователь оси X для обеспечения точности, станок оснащен уникальным разработанным механизмом согласованности действий частей станка, прочная и устойчивая конструкция. Жесткая верхняя балка движется на 8-точечных подшипниках с точностью изгиба +/- 0,01 мм;
Передние защитные барьеры обладают возможностью отключения электропитания, обеспечивая безопасность работы;
Механизм быстрой регулировки изменения зазора лезвия, простое ручное управление и плавная регулировка.

МЕРЫ ПРЕДОСТОРОЖНОСТИ!

Дизайн и конструкция станка разработаны таким образом, чтобы гарантировать максимальную безопасность оператора. Чтобы избежать вреда и травм соблюдайте следующие меры предосторожности при эксплуатации или обслуживании данного станка:

Прочитайте инструкцию по эксплуатации перед началом эксплуатации станка.
Проверьте настройки станка перед эксплуатацией.
Выключайте станок перед изменением настроек.
Не заходите в рабочую область любой из движущихся частей.
Никогда не кладите руки или другие части тела между режущими инструментами, даже если станок выключен.
Закройте дверцы и другие защитные ограждения перед эксплуатацией станка;
Избегайте контакта с СОЖ, особенно ее попадание в глаза;
Уберите все лишние предметы из рабочей зоны перед эксплуатацией станка;
Отключите электрическое питание перед передвижением панелей или других ограждений.
Регулярно проверяйте правильно ли работают переключатели безопасности.

Cделайте безопасность правилом и следуйте правилам безопасности при эксплуатации.

Всегда обращайтесь к инструкции по эксплуатации для оказания сервисного обслуживания.

ГЛАВА 1

КОНСТРУКЦИЯ СТАНКА

СТАНИНА

Неподвижная станина состоит из следующих элементов:

двух колонн;
стола с нижней балкой, состоящей из стальных блоков и нижнего ножа;
сборной верхней части с прижимами.

Сварная конструкция машины обеспечивает высокую прочность и жесткость.

РЕЖУЩАЯ БАЛКА

Часть станка, движущаяся вверх и вниз, называется режущей балкой. Движение достигается за счет работы двух гидравлических цилиндров. Режущая балка движется по специальным роликовым направляющим.

РЕЗЕРВУАР С МАСЛОМ

Резервуар с гидравлическим маслом расположен перед станком. Увидеть, на каком уровне находится масло, можно через мерное окошечко. Сквозь него должно быть видно, что бак заполнен до самого верха (до верха мерного окошка). Никогда не смешивайте масло разного качества во избежание химической реакции.

ЦИЛИНДРЫ

Корпус гидроцилиндра сделан из чугунной или стальной отливки. Закаленный и шлифованный поршень движется по направляющим из синтетического материала. Поршень присоединяется к режущей балке с помощью шарнира.

Машина оснащена несколькими гидравлическими цилиндрами, расположенными на опорной поверхности. Когда масло поступает в гидравлические цилиндры, головка перемещается вниз, преодолевая усилие натяжения пружины, и оказывает давление на режущую пластину, которая после резки стального листа возвращается в прежнее положение под действием пружины Предварительно установленное давление может быть увеличено в случае увеличения толщины металлического листа.

ГЛАВА 2

КОМПЛЕКТАЦИЯ

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Линейные направляющие и ШВП с точностью позиционирования 0,01 мм (HIWIN, Тайвань) либо аналог
Стальная монолитная конструкция
Частотный преобразователь SHIHLLIN (Тайвань) либо аналог
Электронные компоненты Schneider (Франция) либо аналог
Фитинги масляных трубок EMB (Германия) либо аналог
Клапаны и масляный насос Bosch Rexroth (Германия) либо аналог
Главный двигатель Стандарт
Защита от гидравлических и электрических перегрузок
Светозащитные ограждения обеспечивают безопасность во время работы (опционально)

КОМПЛЕКТУЮЩИЕ:

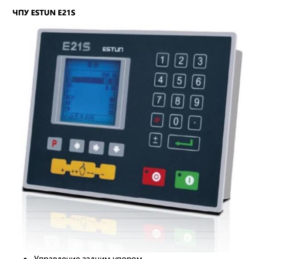

ЧПУ ESTUN E21S:

Панель контроллера E21S сконструирована по принципу человеко-машинного проектирования. ЧПУ обладает простым системным интерфейсом, который значительно повышает точность и удобство работы.

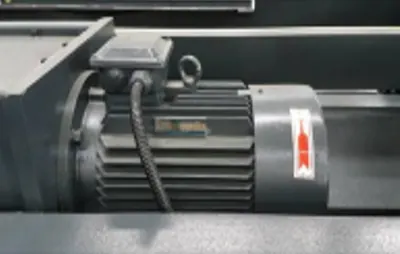

Главный двигатель: стандарт

Масляный насос: стандарт

Данные комплектующие могут обеспечить большую устойчивость станка, а также сделать его работу менее шумной.

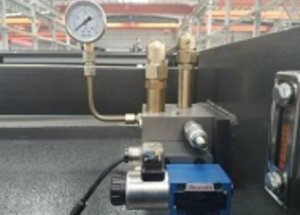

Гидравлический клапан: Bosch Rexroth, Германия Уплотняющие кольца: NOK, Япония Немецкий встроенный блок гидравлических клапанов производства Bosch Rexroth, гидропривод с высокой прочностью и встроенная гидравлическая система могут эффективно устранять проблемы, связанные с утечкой гидравлической жидкости.

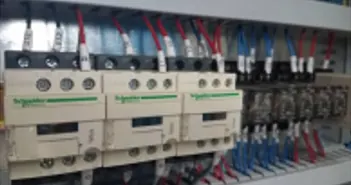

	Электронные компоненты работают вместе с частотным преобразователем SHIHLLIN (Тайвань) для предотвращения смещения оси-X при позиционировании.

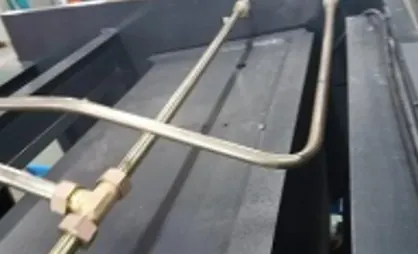

Обсадная трубка высокого качества эффективно снижает вероятность закупоривания клапанов сварочным шлаком и воздействует на циркулирование масла.

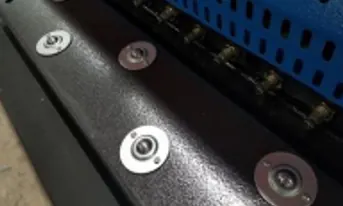

	Стальные направляющие шарики: Стальные направляющие шарики на рабочей поверхности могут уменьшить трение и защитить поверхность заготовки, конструкция подходит для резки мелких материалов полосами

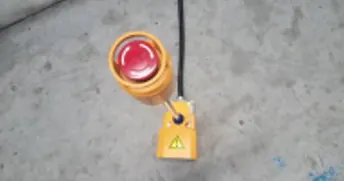

Ножная педаль: KACON, Южная Корея Эксплуатация более плавная и устойчивая. Безопасность и длительный срок службы гарантированы.
